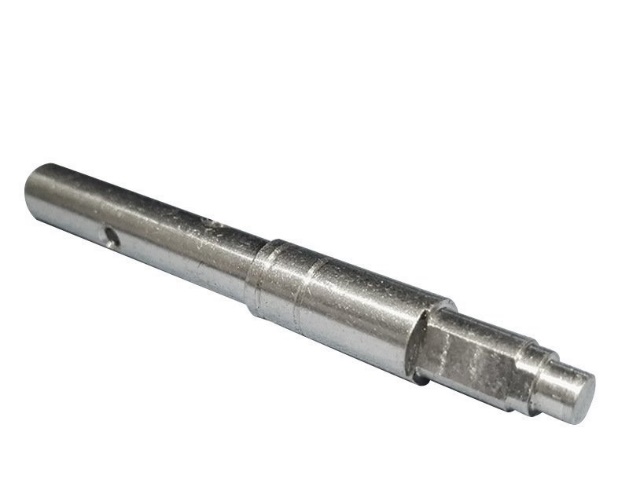

軸類零件應用在工業各個領域，起著至關重要的作用。此零件為鏡頭的主要組成部分，是典型的軸類產品，需要檢測各面的孔位、淺槽寬度及位置度、V型槽等特征。對于傳統的三坐標來說，其中小孔、淺槽、V型槽等都是檢測難點，影像測量儀可以檢測，但是產品的擺放比較困難而且需要多次裝夾擬合坐標系來計算相對位置。如果需要快速、精確的檢測此產品，那Optiv Classic復合式影像測量儀+RT 80轉臺將是理想選擇。
以交叉平臺為結構的Optiv Classic復合式影像測量儀，節省空間的同時，方便用戶移動；基于?？怂箍等蚬?yīng)鏈平臺，精密核心零件及控制系統均采用進口零件，確保測量過程全伺服閉環控制；高分辨率彩色數字相機保證高清晰度影像效果及高品質的畫面； NAVITAR 全自動高精度變倍鏡頭，搭配不同光源，快速抓取測量特征。軟件上才采用高效易用的METUS 或 硬核強勁的PC-DMIS VISION 測量軟件，基于強大的硬件及高效的軟件，使得影像儀功能非常完善，再搭配靈活的RT 80轉臺，輕松解決軸類零件高精密測量難點。

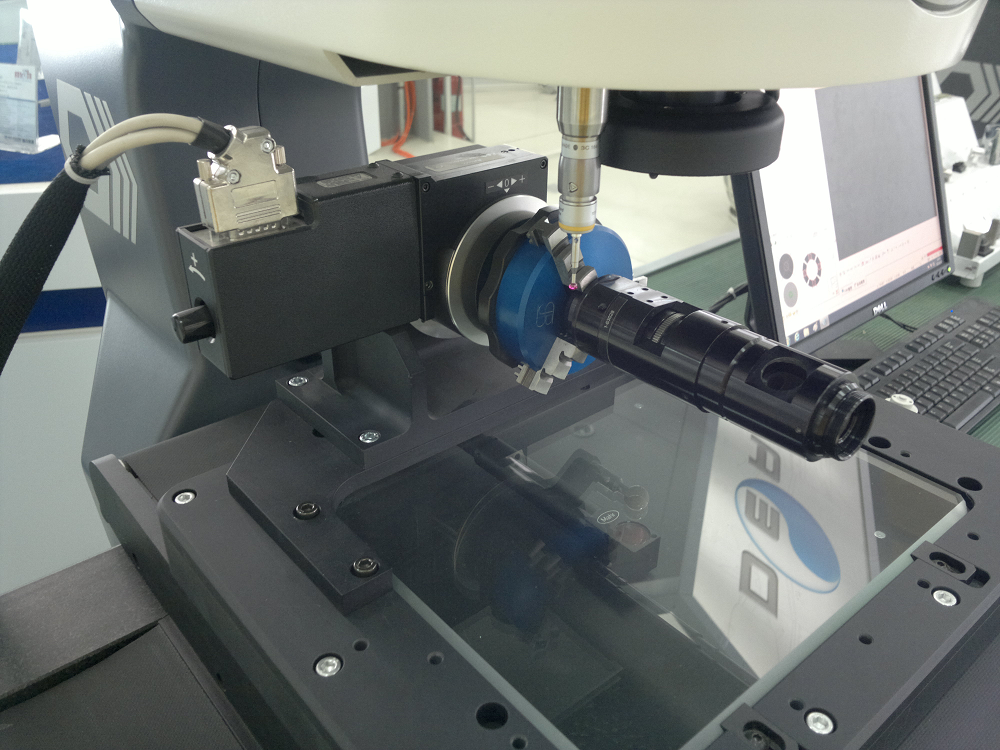

如下圖所示，轉臺將作為Optiv Classic復合式影像測量儀的第四軸進行角度計算，解決了產品擺放、重復定位及坐標系擬合的問題，一個檢測的測量程序即可完成測量，大幅度提高了產品的檢測效率，而對于RT 80轉臺來說，5角秒的精度可以滿足絕大多數產品的精度需求。
