01前言

想要使用好三坐標測量機不僅要了解測量機本身，清楚影響測量機測量結果的因素也是使用好三坐標測量機的關鍵點。

02影響三坐標測量機測量結果的因素

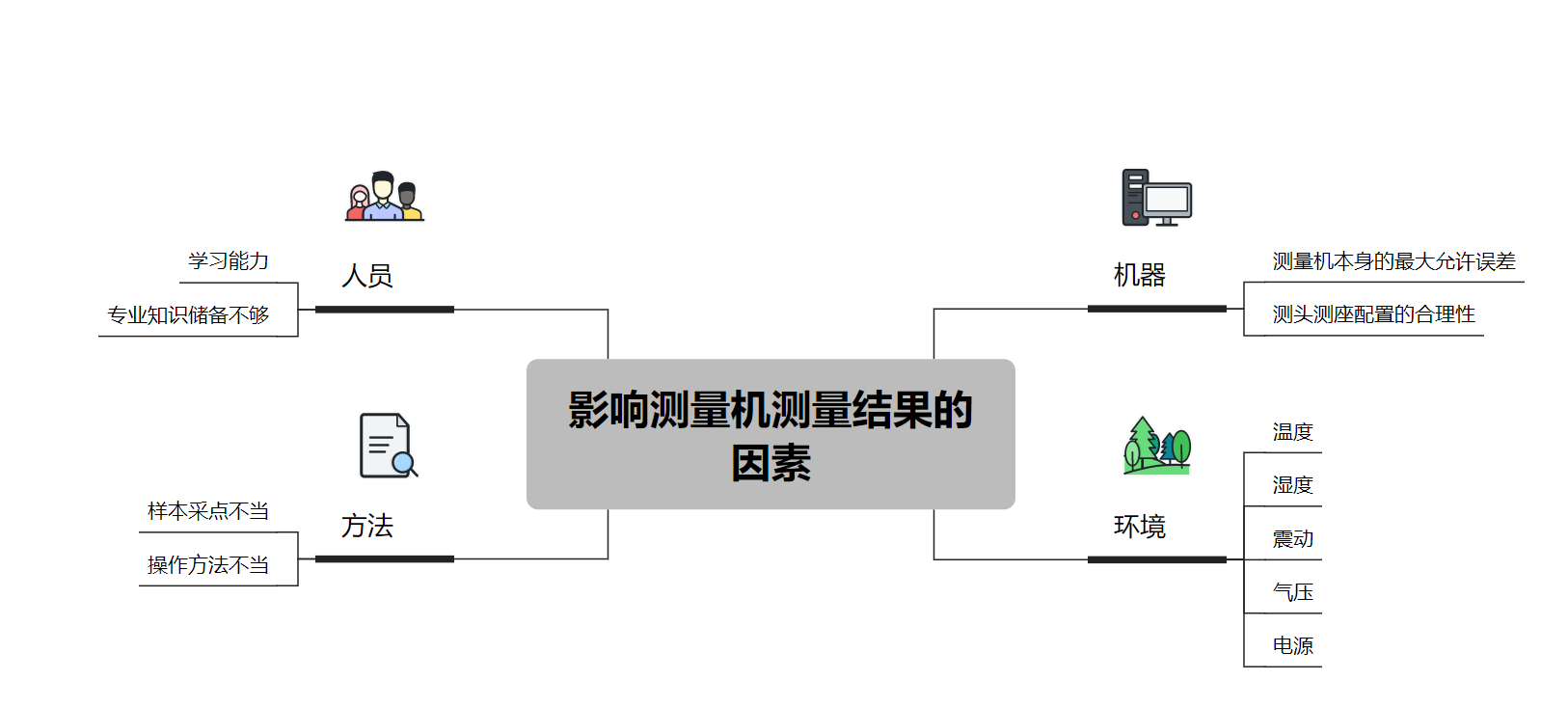

影響三坐標測量機的測量結果的因素包括很多，具體可以從使用人，使用方法，測量機本身以及使用環境四個方面去分析，下面我們將從這四個方面著手逐一舉例分析。

人的因素

關于操作人員影響到測量機的測量結果我總結出以下幾點：

• 圖紙識別能力弱

• 測量方案規劃不合理

• 軟件操作不熟練

因此想要得到準確的測量結果應該提高操作員的專業知識儲備與測量軟件的使用能力。

方法因素

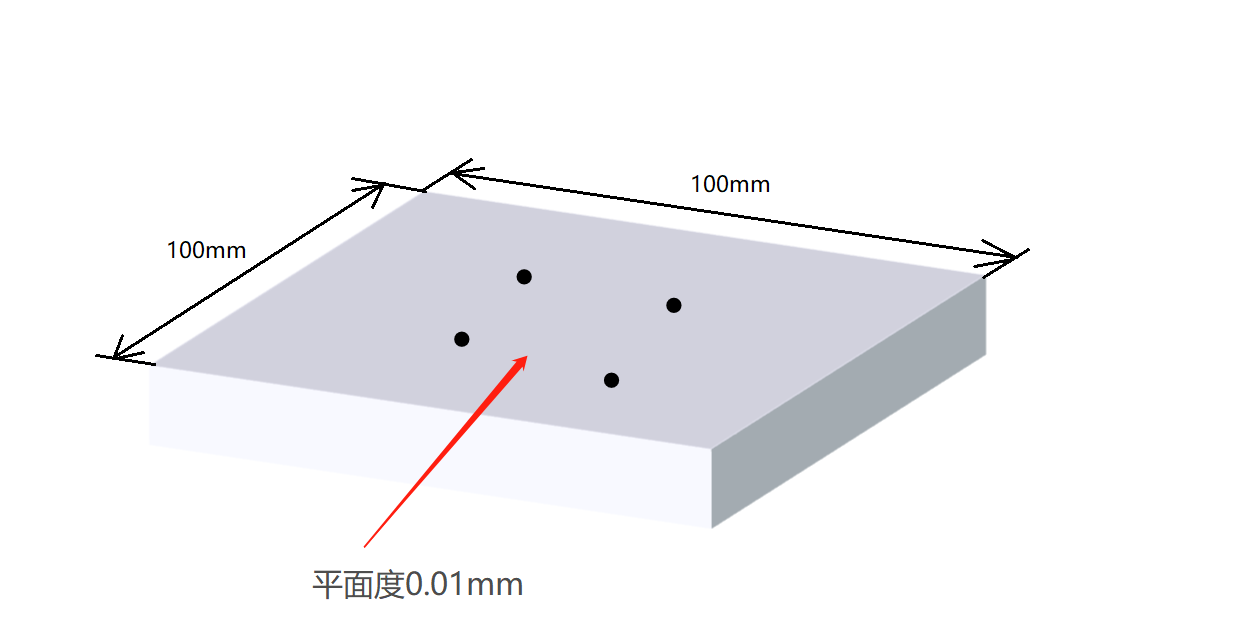

關于測量方法對于測量結果的影響我將通過一個案例進行分析，如下圖所示，一塊100mm*100mm的工件，平面度要求為0.05mm，操作員小Q在使用三坐標測量機檢測時，在工件10mm*10mm的區域選取4個測量點，測得的平面度結果為0.01mm，判定工件合格，小Q將結果匯報給主管。

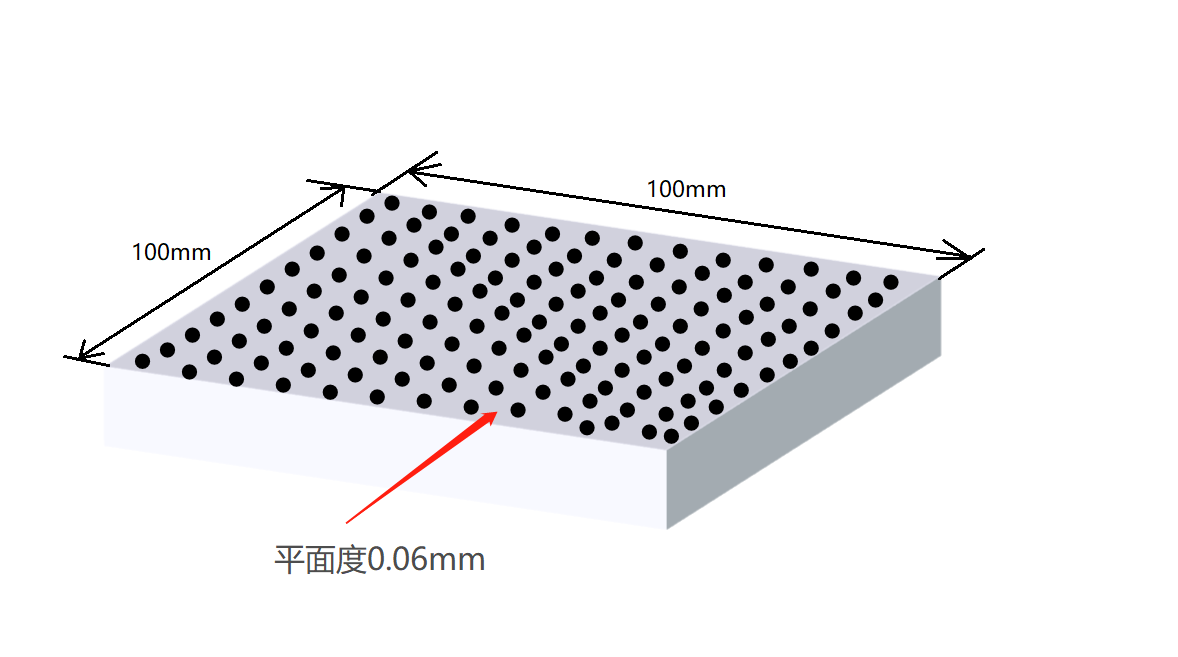

主管看后，重新規劃測量點后讓小Q按照下圖所示的測量方法重新測量，得到平面度測量結果是0.06mm，超出圖紙平面度公差要求。

由此可見測量方法的正確與否會影響到三坐標測量機的測量結果。

測量機方面

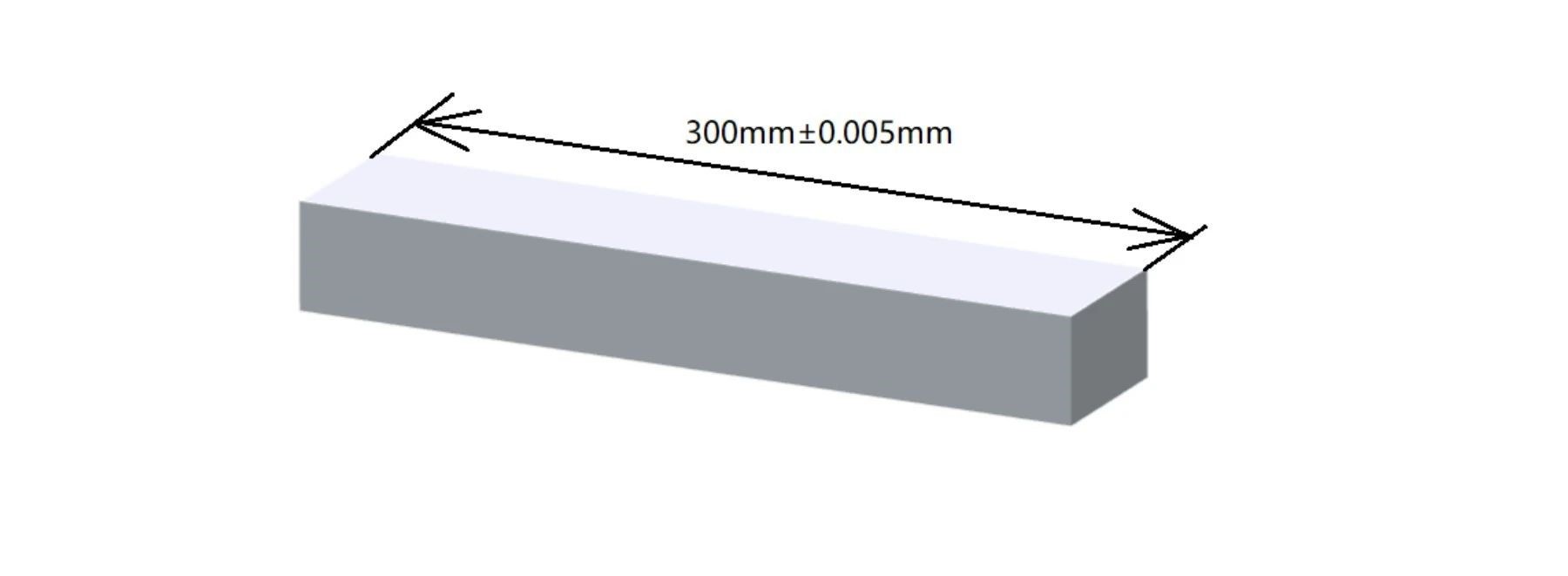

測量機準確度等級選型錯誤也會影響到測量機的測量結果，下面將通過下圖案例進行分析。

操作員小O準備去測一個300mm長，尺寸公差士0.005mm的鋁件，其公司有三種準確度等級的測量機，分別是士(0.5+L/300)um，土(2.5+L/300)um，±(3+L/300)um，帶入計算得到三種準確度等級的測量機數值分別是1.5um，3.5um，4um，根據三坐標測量機準確度等級最低要求<1/3公差帶原則，其應該選擇準確度等級為1.5um的三坐標測量機才不會影響到測量結果。

使用環境

溫度

溫度對于三坐標測量機的測量結果影響主要體現在以下兩個方面：

溫度對于工件本身的影響

溫度對于光柵尺的影響

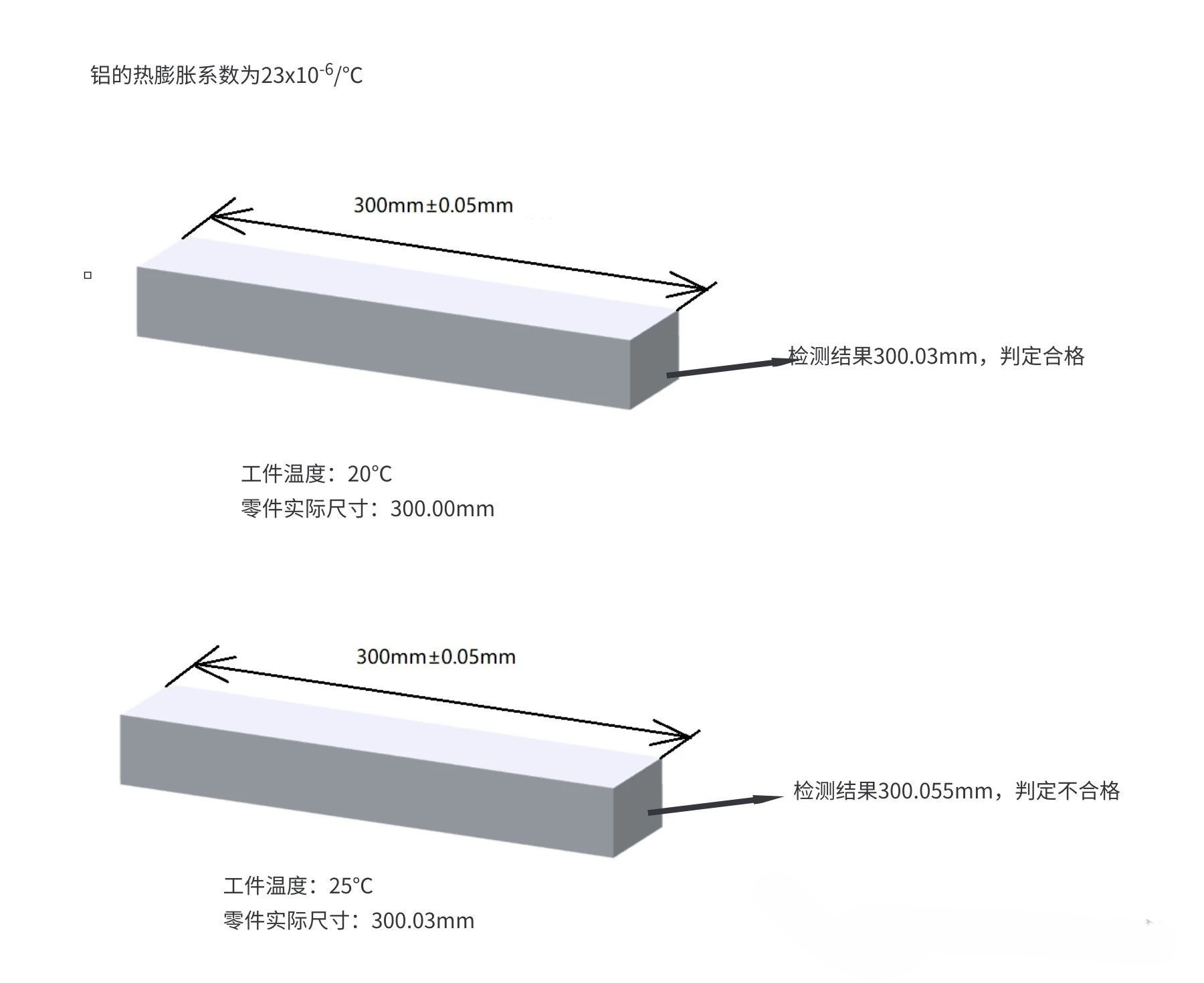

由于溫度對于光柵尺的影響很小，我們將通過以下案例從溫度對于工件本身的影響進行分析。

由此可見，溫度會影響被測零件的尺寸，造成誤判。

• 濕度：濕度過高會降低一些電氣元件的使用壽命，增加設備故障率，降低三坐標機器使用壽命

• 振動：振動會導致三坐標測量機測量結果不準確

• 電源：電源達不到使用要求時可能會影響到電器元件的使用，降低其使用壽命

• 氣源：氣源含有油，水，雜質會堵住氣浮塊，從而對三坐標設備產生不可逆的損壞，降低使用壽命
