當工件上的待測元素圍繞某個元素中心按照圓周均分，三坐標測量這些元素時，常規方法是轉一個探頭角度測一個元素，但如果待測元素過多時，你知道怎么快速完成待測元素的測量程序編寫嗎？今天我們通過一個例子介紹如何快速編寫圓周分布元素的三坐標測量機測量程序。
應用場景

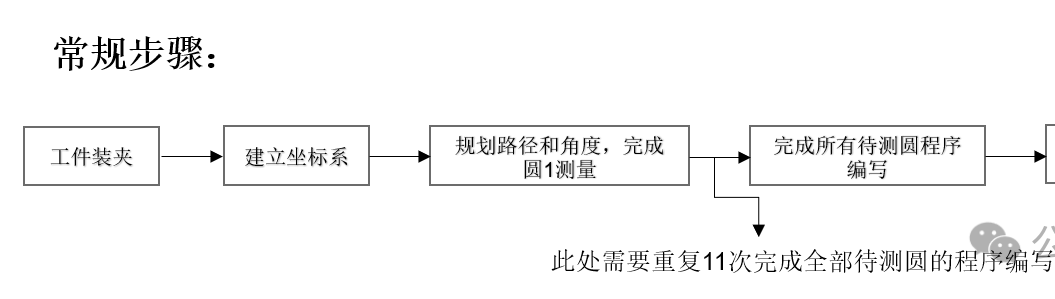

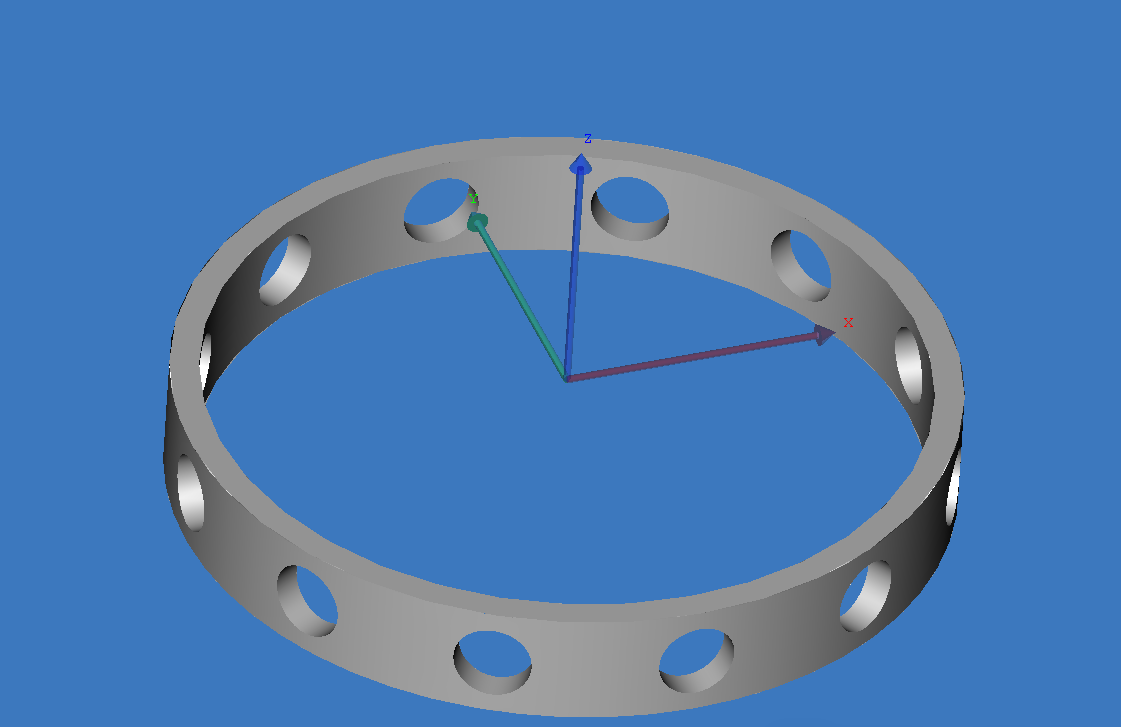

舉例如上圖三坐標測量員小瑞需測量上圖所示工件上按圓周均分的圓，兩圓之間按照30°均分，建立好零件坐標系后，按照常規操作編寫測量程序，所需步驟如下圖：
通過上圖步驟編寫的測量程序如下圖：

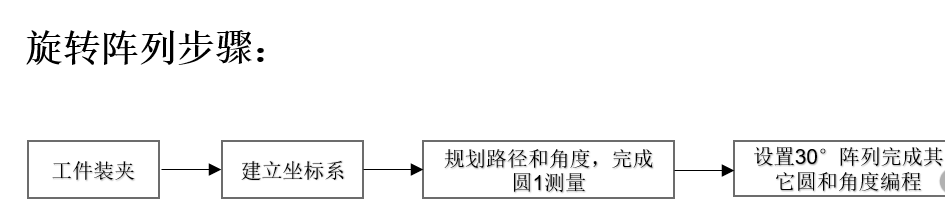

假設完成一個圓的程序編寫需要1分鐘，完成12個圓需要花費12分鐘，比較耗時，下面我們介紹使用旋轉陣列完成測量程序編寫，所需步驟如下：
使用旋轉陣列后，可直接完成剩余待測圓程序編寫，省略常規方法重復11步編寫測量圓的步驟，可節省11分鐘，提高編程效率，旋轉陣列的操作方法如下：

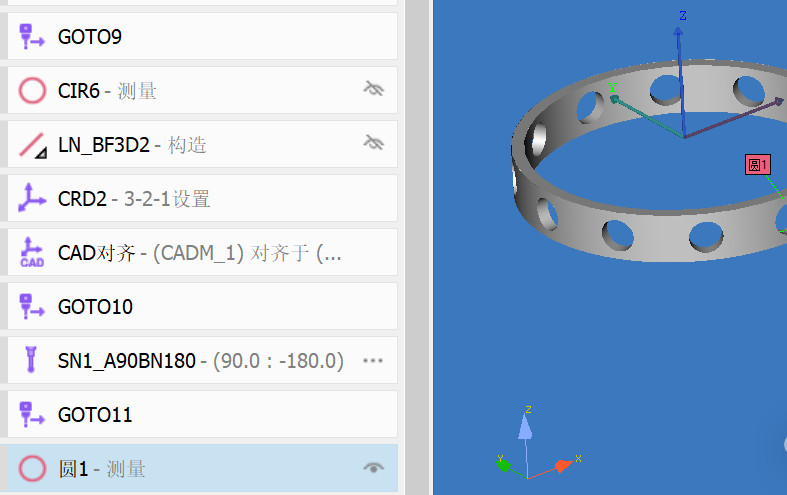

第一步首先我們在探頭界面創建一個合適的角度去測量一個圓，如使用A90B-180角度去測量下圖圓1。

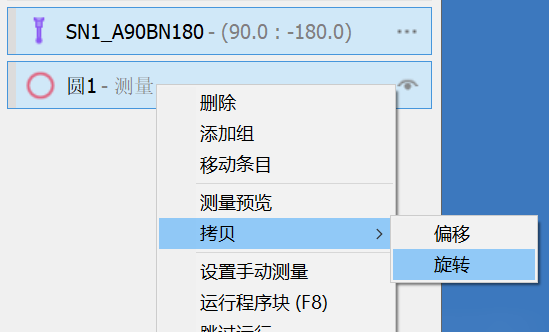

然后在三坐標測量軟件界面，同時選中測頭與圓程序語句，鼠標右擊選擇拷貝中的旋轉，如下圖：
進入旋轉拷貝界面后，在角度里面輸入30°，重復里輸入11，如下圖：
點擊確認后，程序自動生成其它圓測量程序，如下圖：
通過以上方法可以快速完成待測圓測量程序的編寫，能夠提高效率。
以上就是關于三坐標測量軟件RationalDMIS2旋轉陣列的應用的介紹。
