缸蓋安裝在缸體的上面，從上部密封氣缸并構成燃燒室。
氣缸蓋是燃燒室的組成部分。缸蓋對發動機有著重要的作用，因此要保證缸蓋的精度是否達到要求。
此案例為測量法蘭盤類似工件的位置度。
注意圖紙標注的尺寸角度和圓心距。
第一步：工件分析。根據圖紙，該產品主要測量位置度等：以上平面為基準A,直徑為30的內圓為基準B，直徑為3.5的小圓為
基準C，求各個圓的位置度，而圖紙主要尺寸都是給相對角度和與基準B的中心距或者各個圓心組成的圓的直徑； 因都是通
孔，可采用底光測量。

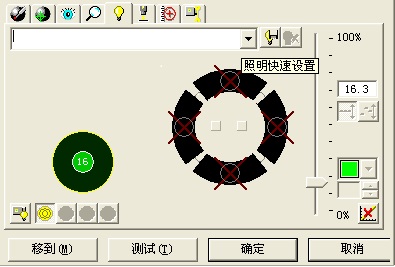

因都是通孔，采用底光測量：

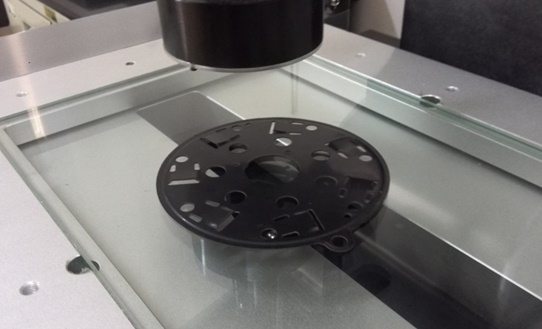

第二步：工件裝夾。此工件兩面都較平，直接平放在工作臺上即可。

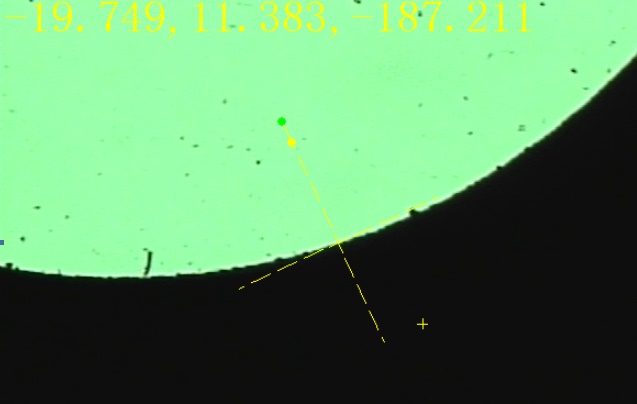

1、手動建坐標系:測量基準B、C上各3個棱點，構造圓1、圓2后建立坐標系；

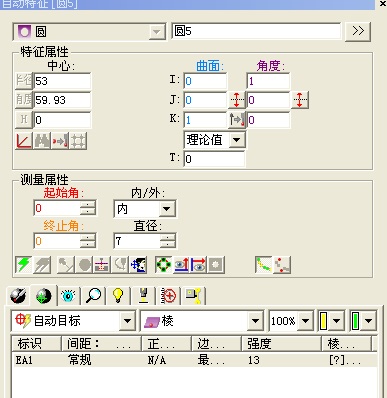

2、測量圓：根據圖紙，用自動（圓）功能，用極坐標設置測量參數測量，如下圖：
將坐標系切換到極坐標系，輸入極徑，極角及H值完成后，設置相應的半徑、測量點數等數據后即可進行檢測，然后將這個
圓作為陣列對象，設置旋轉陣列參數；再運行程序。
3、評價：

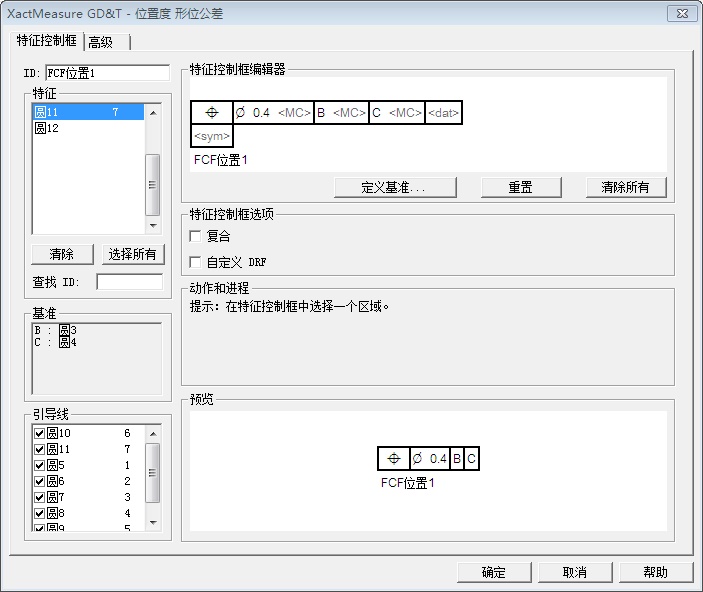

① 位置度：將圓3為基準B，圓4為基準C，評價圓5~11。評價位置：選擇極徑、極角，可以看每個圓的位置偏差情況。

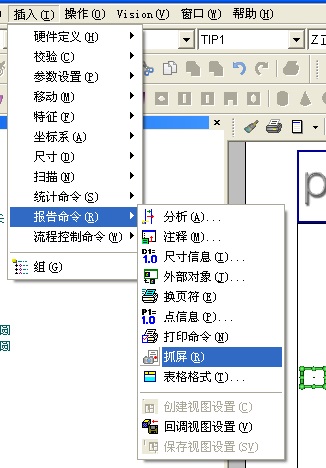

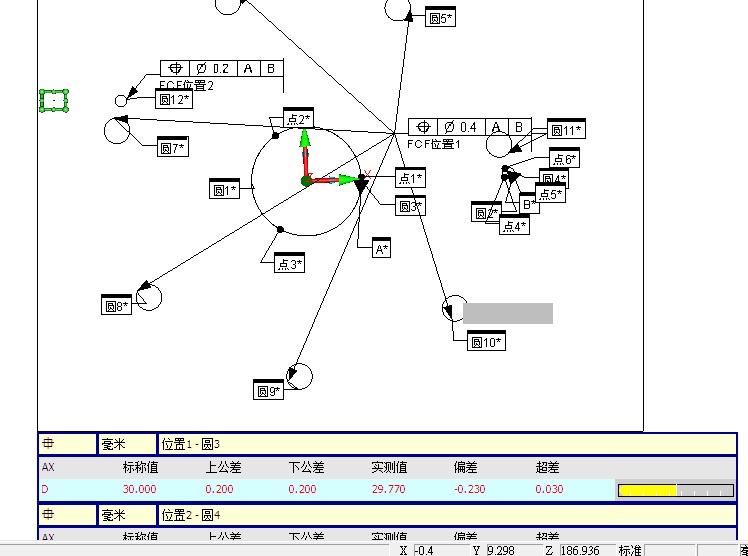

②通過抓屏，可以顯示測量特征

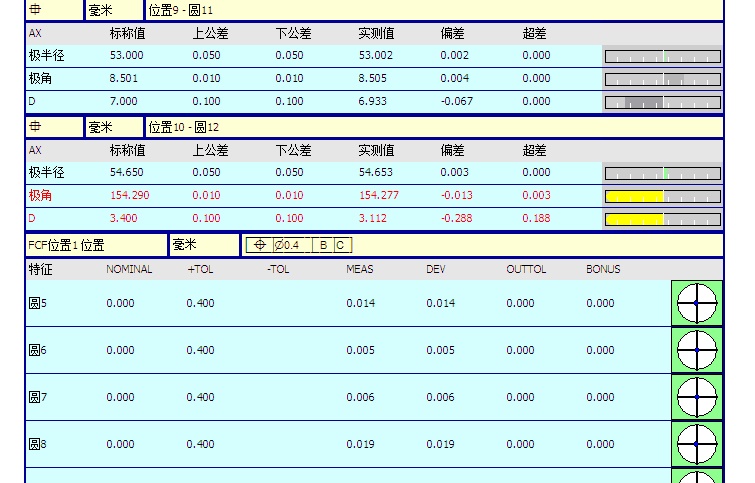

4、報告，如下圖：
5、將報告輸出為PDF文檔，整個測量完成。
測量該工件時重要在于圖紙標注的尺寸主要是角度和圓心距，如用直角坐標系，設置理論值是個繁瑣的過程，利用極坐標系
的特點可以簡單快捷的設定標稱值，提高編程效率。
