RigelScan廣泛應用于輪胎模具的三維質量檢測和3D逆向設計

發表時間：2022-08-01 14:08:00 作者：[db:作者] 來源：m.shj66.com 瀏覽：

隨著汽車工業的飛速發展，對輪胎的性能要求不斷提升，輪胎的結構和花紋也在不斷改進更新中，這些都對輪胎模具提出了更高的要求。因此，輪胎模具的快速質量檢測和逆向設計需求越來越多。

解決方案：

質量檢測——用三維掃描儀對輪胎模具進行掃描，然后將掃描數據和CAD模型同時導入Geomagic Control軟件，得到3D比較的色差彩圖，通過偏差分析，對輪胎模具進行精確的質量評估。

逆向設計——對于沒有圖紙的模具，將其掃描數據導入Geomagic DesignX軟件中進行逆向設計，最終得到CAD模型，為現有模具的設計改進提供數據支撐，大大縮短新品的開發周期。

使用設備：

Rigelscan 智能手持式藍色激光3D掃描儀

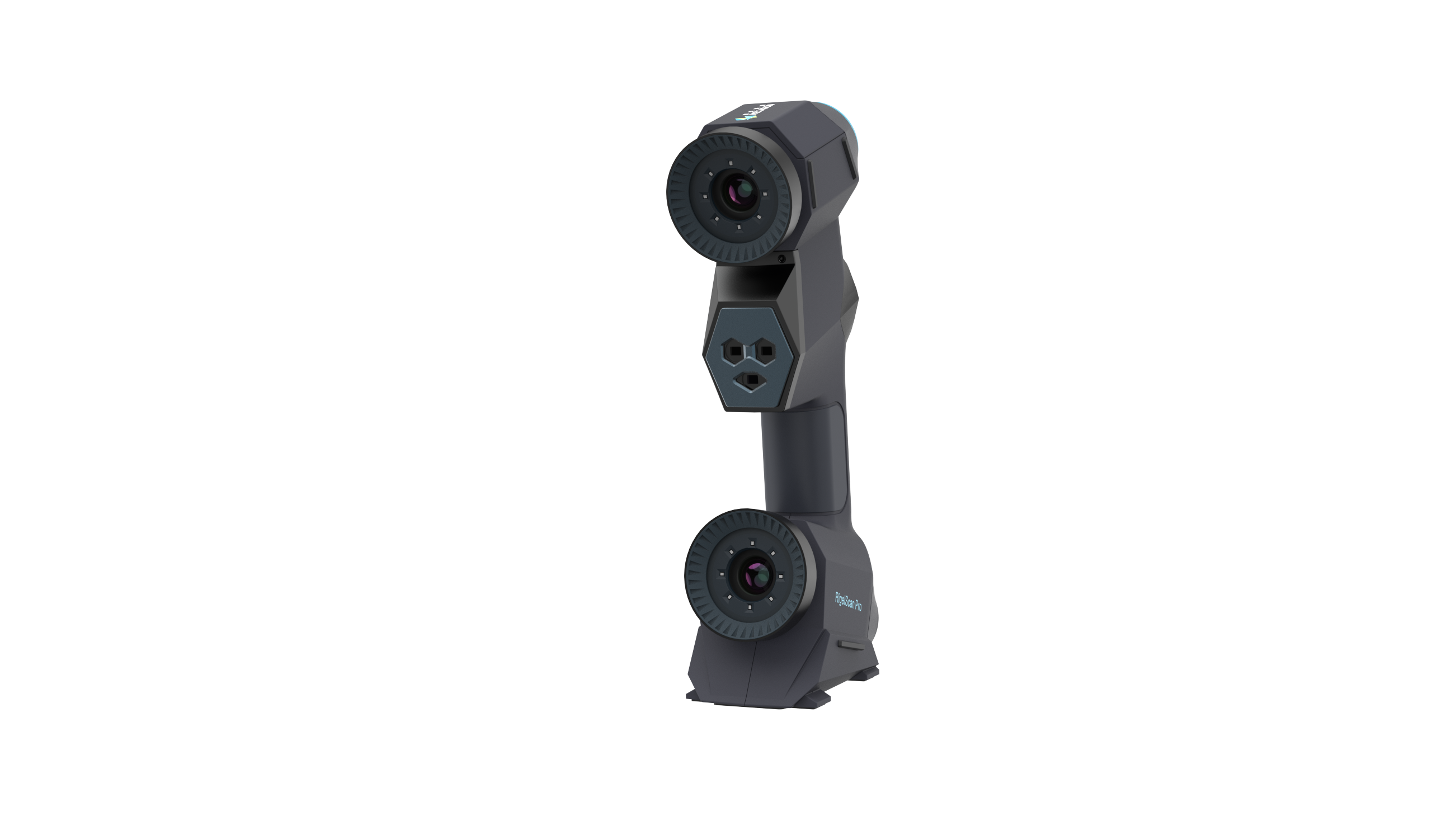

HX-RigelScan Pro左前視圖.png

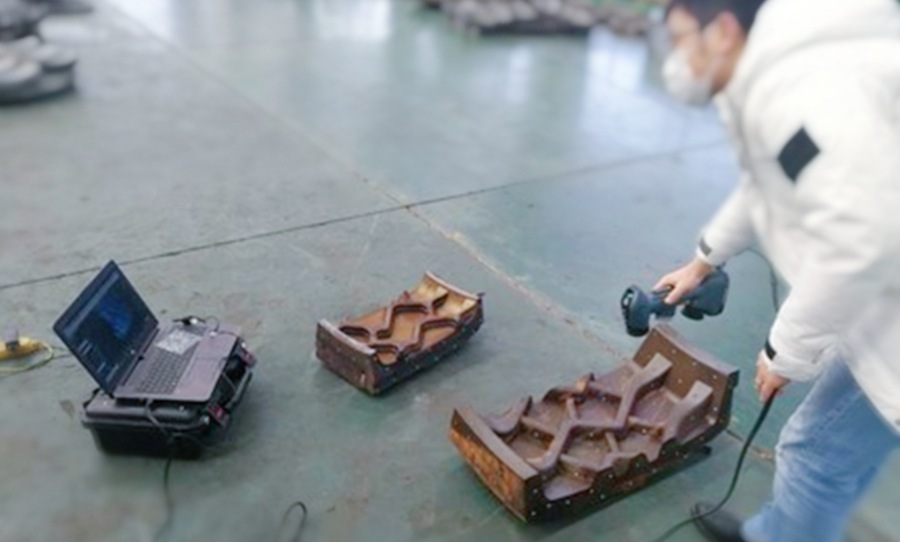

▲現場掃描不同類型的輪胎模具

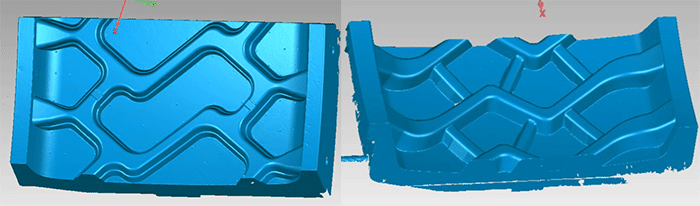

▲輪胎模具掃描數據：單件掃描時長平均為10min

▲3D比較色差彩圖

▲逆向設計模具CAD模型
